Oberflächengewässer

Abflussmessung mit Ultraschall
Langstrecke - Messpfadlängen von 200 bis 2000 m

stationäre Messgeräte         Übersicht Langstrecke
  Anwendungsbeispiel
Kurzstrecke
Mittelstrecke
Durchfluss-Messsysteme Printout
Ansicht vergrößern Q-Aqua Flowmeter
Langstrecke
Wireless Systeme
Mehrebenenresponder
Dopplersysteme

mobile Messgeräte
RiverSurveyor S5 / M9
FlowTracker
Abwassermonitoring
Q-SEWAGE Flowmeter
Messgeräte und Anlagen
Printout
Q-SEWAGE Controller

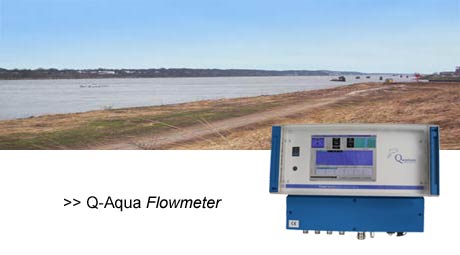

Bild: Teufelsbrück bei Hamburg - Messung in der tidebeeinflussten Elbe
Eine der längsten Ultraschall-Durchflussmessstrecken der Welt mit 623 m



Das Durchflussmesssystem für Langstrecken
+
12/16 Wandler

  • Messpfadlängen: von 200 bis 2000 Metern
  • Wandlerfrequenz: 28 kHZ
  • max. anzuschließende Wandler: 12 (16 bei 6 HE-System)
  • Messbereich: -10 bis +10 m/s
  • Messgenauigkeit v: < 0,1% in der Messebene
  • Messgenauigkeit Q: < 3%, besser als +/- 1%, wenn vor Ort kalibriert
  • Gehäuse: 19" Einschubgehäuse oder
    330 x 235 x 190 (B x H x T), Kompaktgehäuse IP 65
  • Fernbedienung und -wartung
  • Datenfernübertragung: optional analog, ISDN, GSM, GPRS
  • optionale Ausgänge: USB, Bluetooth
  • erweiterbar: W-LAN Anschluss, zusätzl. Relaissteuerung
  • Versorgungsspannung: 12 - 36 VDC
  • Leistungsaufnahme: 11 VA im Dauerbetrieb, < 1 VA im Standby-Betrieb
